Фильтры СДЖ 250в Арысе предназначены для фильтрации жидких сред, например, бензина, керосина, дизельного топлива, воды, масел, нефти, нефтепродуктов, сжиженного газа и т.п. от механических частиц и посторонних предметов разного размера, глины, окалины и примесей. Дренажные фильтры Ду 250 высоко востребованы в системах трубопроводов диаметром 250 мм газовой, нефтяной, нефтеперерабатывающей, химической и других областей промышленности. В зависимости от максимального давления в системе, сетчатые фильтры изготавливаются в следующих вариациях: СДЖ-250-16 (СДЖ-250-1,6) Ру 16 бар (1,6 МПа), СДЖ-250-25 (СДЖ-250-2,5) Ру 25 бар (2,5 МПа), СДЖ-250-40 (СДЖ-250-4,0) Ру 40 бар (4,0 МПа) и СДЖ-250-63 (СДЖ-250-6,3) Ру 63 бар (6,3 МПа).
Основные типы и размеры фильтров дренажных Ду 250
| маркировка | тип присоединения к трубопроводу | давление | диаметр патрубков | диаметр корпуса | материал изготовления | рабочая температура |
| СДЖ 250-1.6-1-1 | фланцевый | 1,6 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-1.6-2-1 | под приварку | 1,6 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-1.6-1-2 | фланцевый | 1,6 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-1.6-2-2 | под приварку | 1,6 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-1.6-1-3 | фланцевый | 1,6 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 250-1.6-2-3 | под приварку | 1,6 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 250-2.5-1-1 | фланцевый | 2,5 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-2.5-2-1 | под приварку | 2,5 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-2.5-1-2 | фланцевый | 2,5 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-2.5-2-2 | под приварку | 2,5 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-2.5-1-3 | фланцевый | 2,5 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 250-2.5-2-3 | под приварку | 2,5 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 250-4.0-1-1 | фланцевый | 4,0 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-4.0-2-1 | под приварку | 4,0 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-4.0-1-2 | фланцевый | 4,0 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-4.0-2-2 | под приварку | 4,0 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-4.0-1-3 | фланцевый | 4,0 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 250-4.0-2-3 | под приварку | 4,0 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 250-6.3-1-1 | фланцевый | 6,3 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-6.3-2-1 | под приварку | 6,3 МПа | 273 мм | 630 мм | сталь 20 | -30… +300 оС |
| СДЖ 250-6.3-1-2 | фланцевый | 6,3 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-6.3-2-2 | под приварку | 6,3 МПа | 273 мм | 630 мм | сталь 09Г2С | -60… +300 оС |
| СДЖ 250-6.3-1-3 | фланцевый | 6,3 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
| СДЖ 250-6.3-2-3 | под приварку | 6,3 МПа | 273 мм | 630 мм | нерж. сталь | -40… +300 оС |
Расшифровка обозначения фильтр СДЖ 250-1.6-2-3
- Фильтр СДЖ – фильтр сетчатый дренажный жидкостный
- 250 – Ду, мм (диаметр условного прохода присоединительных патрубков)
- 6 – Ру, МПа (рабочее давление 1.6/2.5/4.0/6.3 МПа)
- 2 – тип присоединения к трубопроводу (1 – фланцы / 2 – патрубки под приварку)
- 3 – материальное исполнение (1 – углеродистая сталь, 2 – низколегированная сталь, 3 – нержавеющая сталь)
Таким образом, Фильтр СДЖ 250-1.6-2-3 – это фильтр сетчатый дренажный жидкостный с диаметром условного прохода 250 мм, рабочим давлением 1,6 МПа (16 бар), со сварным присоединением к трубопроводу, изготовленный из нержавеющей стали 12Х18Н10Т.

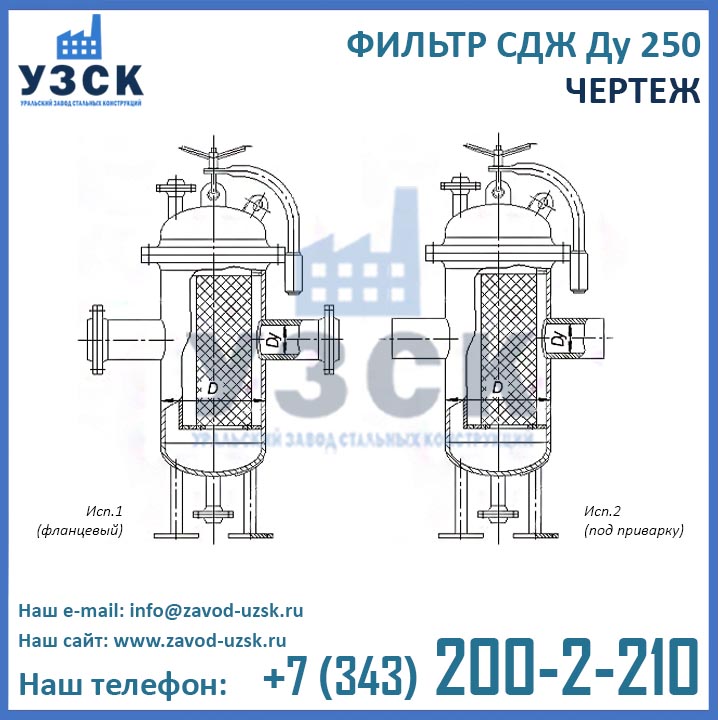

Фильтр СДЖ 250 мм: чертеж

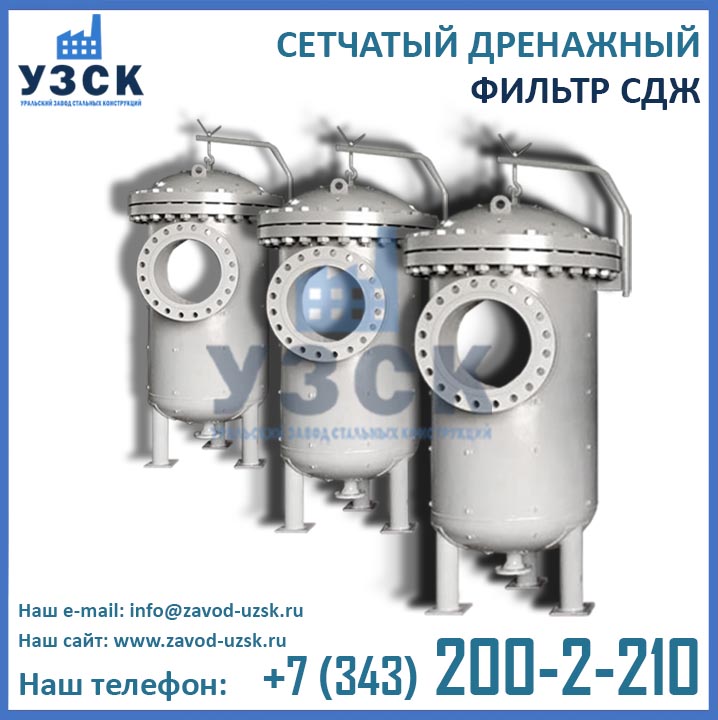

Изготовление фильтров СДЖ-250
Фильтры СДЖ 250 мм в Арысе имеют несколько конструктивных и материальных исполнений:
- Фланцевый фильтр СДЖ Ду 250 мм
- Приварной фильтр СДЖ Ду 250 мм
- Фланцевый фильтр СДЖ Ду 250 мм с подъемно-поворотным устройством
- Приварной фильтр СДЖ Ду 250 мм с подъемно-поворотным устройством
- Углеродистый фильтр СДЖ Ду 250 (изготавливается из стали 20 и аналогов)
- Низколегированный фильтр СДЖ Ду 250 из (изготавливается из стали 09Г2С и аналогов)
- Нержавеющий фильтр СДЖ Ду 250 (изготавливается из стали 12Х18Н10Т и аналогов)
- Фланцевый фильтр СДЖ-К Ду 250 мм с концевым затвором
- Приварной фильтр СДЖ-К Ду 250 мм с концевым затвором
- Фланцевый фильтр СДЖ-И Ду 250 мм с креплениями для теплоизоляции
- Приварной фильтр СДЖ-И Ду 250 мм с креплениями для теплоизоляции
Уральский завод стальных конструкций осуществляет производство фильтров СДЖ-250мм как типовых конструкций, так и нестандартные дренажные фильтры по чертежам и индивидуальным размерам заказчика. Уточнить актуальные цены фильтров СДЖ Ду 250 мм можно у менеджеров завода УЗСК по координатам, указанным в разделе «Контакты». Так же у нас вы можете купить сменный фильтрующий элемент для СДЖ-250, ответные фланцы, прокладки и крепеж.
